ZCXF消防水用电磁阀

下一条：ZCZH高温电磁阀上一条：ZCV200电磁阀

产品简介安装尺寸技术参数样本下载

产品简介

产品名称：ZCXF消防专用电磁阀
类型：电磁阀
公称通径：DN15~DN100
公称压力：1.6mpa
温度范围：5℃~55℃
材料：304不锈钢三元乙丙
关键词：ZCXF 消防电磁阀电磁阀

产品概述

消防专用电磁阀为自动喷水灭火系统专用消防电磁阀，执行GB《自动喷水灭火系统-通用阀门》标准，已通过公安部“国家固定灭火系统和耐火构件质量监督检测中心”型式检测。
高可靠性电磁阀采用活塞型先导式结构，超大先导孔，不结垢、不生锈，启闭迅速,性能可靠，克服现有电磁阀的各种弊端。广泛应用于体育场馆、展览馆、工业标准厂房及各类大空间灭火系统的配套产品。

产品特点

1、阀体、阀盖采用304不锈钢材质，电磁阀整体刚性强，耐腐蚀。
2、阀杆为聚四氟乙烯复合结构，利用聚四氟的耐腐蚀强、自润滑及摩擦系数小的特点，在长期不使用情况下，阀杆仍能保持正常工作。
3、阀芯为高强度工程塑料，耐老化，不结垢、不生锈。
4、不锈钢弹簧、电磁铁动铁芯置于封闭的腔道内，与流体介质分离，具有防尘及避免外界复杂环境对其的影响。
5、电磁铁采用独特的设计，在长期不使用情况下，仍能保持性能稳定可靠。
6、本电磁阀可根据需要配备具有信号反馈功能，即开启、关闭时，电磁阀输出通、断的无源开关信号。

技术参数

公称通径（mm）		15	20	25	32	40	50	65	80	100
流量系数Kv		4	6	9	13	18	30	45	70	110
功率	AC220	20W	20W	启动功率220W，工作3W	启动功率350W，工作10W			启动功率300W，工作10W
	DC24	22W	20W	启动功率75W，工作20W	启动功率85W，工作25W			启动功率75W，工作25W
公称压力（MPa）		1.6
介质温度（℃）		5～55
环境温度（℃）		Max.+60
适用介质		清水
电源电压		AC 220V/50Hz? DC24V? 其它电压可定制
电压范围		–15%～+10%
阀体、阀盖材质		304不锈钢
阀杆材质		聚四氟
密封件		三元乙丙

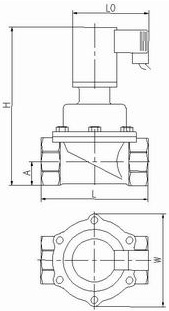

安装尺寸

公称通径（mm）	15	20	25	32	40	50	65	80	100
连接方式	G1/2"	G3/4"	G1"	G1¼"	G1½"	G2"	G2½"	法兰	法兰
L(mm)	70	80	100	120	120	155	203	254	350
W(mm)	53	60	72	85	91	135	171	195	215
H(mm)	128	148	160	185	200	232	296	380	452
L0(mm)	100	100	100	110	110	110	115	115	115
A(mm)	13.5	17	20.5	25	27.5	34.5	42.5	–	–

安装尺寸

公称通径（mm）	15	20	25	32	40	50	65	80	100
连接方式	G1/2"	G3/4"	G1"	G1¼"	G1½"	G2"	G2½"	法兰	法兰
L(mm)	70	80	100	120	120	155	203	254	350
W(mm)	53	60	72	85	91	135	171	195	215
H(mm)	128	148	160	185	200	232	296	380	452
L0(mm)	100	100	100	110	110	110	115	115	115
A(mm)	13.5	17	20.5	25	27.5	34.5	42.5	–	–
