产品名称：ZCM煤气电磁阀
类型：煤气电磁阀
公称通径：DN15-DN300
公称压力：1.0Mpa
温度范围：≤60℃
材料：铸铁、碳钢、不锈钢、铸不锈钢、铸钢等
关键词：ZCM煤气电磁阀电磁阀煤气电磁阀

产品概述

ZCM电磁阀适用于城市煤气、液化石油气、天然气等多种煤气为加热然烧介质管路作二位式通断切换，进行温度自动控制的执行结构。它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

技术参数和性能

公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150	200		250	300
公称压力(Mpa)	1.0
工作压差(Mpa)	0~0.02						0~0.1
功耗（VA）	70			90			150		870		1100		3000
介质温度(℃)	-20～+80
工作介质	煤气、液化石油气、天然气等
环境温度(℃)	-40～+60
电源电压	AC220V，其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系数(KV)
泄漏量(ml/min)	按JB/T7352-94·F规定
防爆标志	ExdIIBT4
防爆证编号	CE991010
出线口接头	内螺纹M20×1.5
阀体材质	铸铁

工作原理

本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。
电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。
常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。

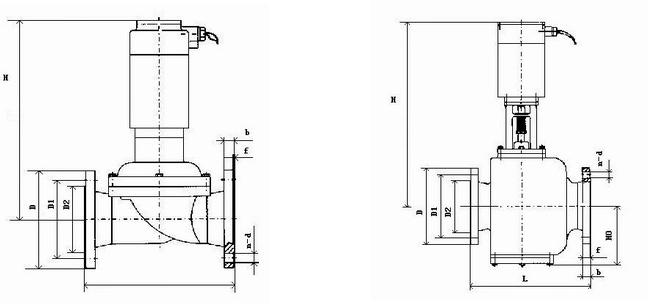

安装尺寸
