ZCV200电磁阀

下一条：ZCXF消防水用电磁阀上一条：ZCT电磁阀

产品简介安装尺寸技术参数样本下载

产品简介

产品名称：ZCV200电磁阀
类型：电磁阀
公称通径：DN10-DN40
公称压力：0.01-1.0Mpa
温度范围：常温
材料：聚氯乙烯PVC 三元乙丙EPDM/氟橡胶FPM
关键词：ZCV200 电磁阀

产品概述

ZCV200聚四氟乙烯（PVC）电磁阀主体采用PVC材质，流体介质与其它零件隔绝。在流体介质温度不高的情况下（低于50°C），可适应一般性的腐蚀性流体介质，是一类性价比较高的产品。具有优良的耐腐蚀性能，耐酸（包括稀硝酸）、碱、盐等的腐蚀。
对无极性的烷烃及强极性的磷酸、醇类有较大的抗溶剂能力。少数氧化性酸在浓度较高时对其有较大的腐蚀作用。有一定的刚度和强度，使用温度为-40～50°C。

主要技术参数

公称通径mm		10	15	20	25	32	40
流量系数		—	4	5	8.5	13	18
功率	AC220V/50Hz	28VA(10W)	28VA(20W)			启动功率220W，保持功率5W
	DC24V	10W、14W	20W、15W			25W
工作压力（Mpa）		0.01～0.6、0.01～1.0
连接方式		螺纹、法兰连接
阀体材质		聚氯乙烯PVC
密封材质		三元乙丙EPDM/氟橡胶FPM
环境温度		Max.+50°C
介质温度		常温
电压		AC 220V±10%、DC 24V（其它电压定制）
防护等级		F

1、PVC电磁阀耐腐蚀性能表（仅供选型时参考）

耐腐蚀性能	具有优良的耐腐蚀性能，耐酸（包括稀硝酸）、碱、盐、气体、水灯的腐蚀。对无极性的烷烃极强性的磷酸、醇类有较大的抗溶剂能力。少数氧化性酸在浓度较高时对其有较大的腐蚀作用。有一定的刚度和强度，使用温度为-40～50°C
介质名称		浓度(%)	温度(°C)	介质名称	浓度(%)	温度(°C)
硝酸		0～10	50	乙二酸	0～100	22
硝酸		0～30	22	柠檬酸	0～100	60
硫酸		0～10	60	水扬酸	0～100	22
硫酸		0～20	22	丁二酸	0～100	60
盐酸		0～20	60	苹果酸	0～100	60
氢氟酸		0～40	22	氢氧化钾	0～100	60
磷酸		0～90	60	氢氧化钠	0～100	60
铬酸		0～50	50	氢氧化钙	0～100	60
高氯酸		0～10	22	氢氧化镁	0～100	60
甲酸		0～100	22	氢氧化铝	0～100	60
乙酸		0～60	22	氢氧化铵	0～100	60
丙酸		0～25	60	甲醇	0～100	60
丁酸		0～25	60	乙醇	0～100	60
脂肪酸		0～100	22	甲醛	0～100	60
乳酸		0～50	60	乙醛	0～40	22
乳酸		0～80	22	煤油	0～100	60
草酸		0～100	60	汽油	0～100	60

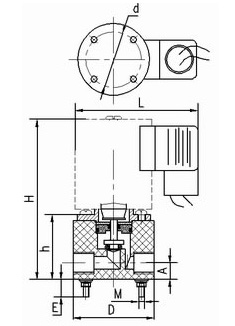

安装尺寸

公称通径DN	连接方式	H mm	h mm	A mm	D mm	d mm	L mm	E mm	M
10	G3/8"	114～117	49	15	Φ60	Φ48	92	12	M5
10	G1/2"	118～122	53	17	Φ60	Φ48	92	12	M5
15	G1/2"	128	59	17	Φ70	Φ58	92	15	M5
20	G3/4"	138～140	65	20	Φ80	Φ68	92	15	M6
25	G1"	142～145	71.5	25	Φ95	Φ75	92	15	M6
32	G1?"	193～195	97	29	Φ120	Φ100	95	20	M8
40	G1?"	200～203	109.5	32.5	Φ130	Φ110	94	20	M8

安装尺寸

公称通径DN	连接方式	H mm	h mm	A mm	D mm	d mm	L mm	E mm	M
10	G3/8"	114～117	49	15	Φ60	Φ48	92	12	M5
10	G1/2"	118～122	53	17	Φ60	Φ48	92	12	M5
15	G1/2"	128	59	17	Φ70	Φ58	92	15	M5
20	G3/4"	138～140	65	20	Φ80	Φ68	92	15	M6
25	G1"	142～145	71.5	25	Φ95	Φ75	92	15	M6
32	G1?"	193～195	97	29	Φ120	Φ100	95	20	M8
40	G1?"	200～203	109.5	32.5	Φ130	Φ110	94	20	M8

主要技术参数

公称通径mm		10	15	20	25	32	40
流量系数		—	4	5	8.5	13	18
功率	AC220V/50Hz	28VA(10W)	28VA(20W)			启动功率220W，保持功率5W
	DC24V	10W、14W	20W、15W			25W
工作压力（Mpa）		0.01～0.6、0.01～1.0
连接方式		螺纹、法兰连接
阀体材质		聚氯乙烯PVC
密封材质		三元乙丙EPDM/氟橡胶FPM
环境温度		Max.+50°C
介质温度		常温
电压		AC 220V±10%、DC 24V（其它电压定制）
防护等级		F

1、PVC电磁阀耐腐蚀性能表（仅供选型时参考）

耐腐蚀性能	具有优良的耐腐蚀性能，耐酸（包括稀硝酸）、碱、盐、气体、水灯的腐蚀。对无极性的烷烃极强性的磷酸、醇类有较大的抗溶剂能力。少数氧化性酸在浓度较高时对其有较大的腐蚀作用。有一定的刚度和强度，使用温度为-40～50°C
介质名称		浓度(%)	温度(°C)	介质名称	浓度(%)	温度(°C)
硝酸		0～10	50	乙二酸	0～100	22
硝酸		0～30	22	柠檬酸	0～100	60
硫酸		0～10	60	水扬酸	0～100	22
硫酸		0～20	22	丁二酸	0～100	60
盐酸		0～20	60	苹果酸	0～100	60
氢氟酸		0～40	22	氢氧化钾	0～100	60
磷酸		0～90	60	氢氧化钠	0～100	60
铬酸		0～50	50	氢氧化钙	0～100	60
高氯酸		0～10	22	氢氧化镁	0～100	60
甲酸		0～100	22	氢氧化铝	0～100	60
乙酸		0～60	22	氢氧化铵	0～100	60
丙酸		0～25	60	甲醇	0～100	60
丁酸		0～25	60	乙醇	0～100	60
脂肪酸		0～100	22	甲醛	0～100	60
乳酸		0～50	60	乙醛	0～40	22
乳酸		0～80	22	煤油	0～100	60
草酸		0～100	60	汽油	0～100	60
