用途与特点
TDFK脉冲电磁阀（以下简称TDFK电磁阀）的主要用途同TDF电磁阀，适用于一切脉冲袋式除尘器，它是向除尘器滤袋内喷吹压缩空气的开关，受脉冲控制仪输出信号的控制依次对滤袋进行喷吹清灰，用以保证除尘器的除尘效率。
TDFK电磁阀系吸取了国外先进技术研制而成，性能达到国际先进水平，属国内首创，具有如下特点：
1.TDFK电磁阀的最大特点是：装拆迅捷、安装简便，只要转动锁紧螺母即可实现快速装拆。 2.外形新颖美观，结构紧凑合理； 3.放气量大，是国内产品的1.4倍，因此清灰效果好； 4.性能可靠，灵敏度高，膜片使用寿命长；
主要技术参数
1.工作压力（Mpa）：0.5~0.7 2.电压（Dc）：24V 3.电流（A）：0.8~1A 4.工作介质：清洁空气 5.膜片使用寿命（片）：≥100万次 6.使用环境：（1）温度（℃）：-20~50 （2）空气的相对湿度：≤85%
主要结构与外形尺寸
见图一
安装
1.电磁阀的气源应经纯化处理，以免油水等杂质进入阀体影响正常工作。 2.电磁阀的安装如图二所示。电磁阀的电源线与脉冲控制仪对应线相连接，即脉冲控制以上的一路电源线和红线分别与电磁阀的绿线、红线连接。
常见故障及修理方法
1.当阀不能喷吹，应检查电控阀是否接通，压缩空气供气是否正常。 2.当阀体漏气：①检查阀盖螺栓是否松动。 ②检查膜片是否破裂，应予更换。 ③节流孔堵塞，拆开疏通即可。 ④脉冲控制仪故障，使电磁阀上于常开状态，则需维修控制仪。 3.如在压缩空气正常情况下不放气，则应检查电磁线圈是否断路，电磁阀线圈本身是否开路。
表一 TDFK脉冲电磁阀主要规格及外形尺寸
型号规格
公称口径
外形尺寸
喷管内径 mm
管螺纹
公制
A
B
C
D
E
F
TDFK-3/4″
G3/4″
26.44
168
57
119
ф27
79
35
20
TDFK-1″
G1″
33.29
196
80
130
ф32.5
92
40
25
47.803
242
88
166
ф48
110
60
注：D即为安装连接管径尺寸

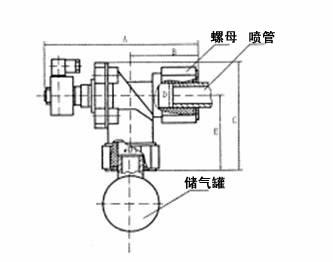

图一 TDFK脉冲电磁阀结构与外形
图二 TDFK脉冲电磁阀安装示意图
