产品概述
ZQDF(Y)系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-F系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
产品特点
1、耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。 2、耐热：电磁部分、密封件全部采用特种耐高温电工材料，并采用了有效的隔热措施。 3、耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。 4、可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零的情况下也能可靠工作。 5、反馈信号显示—绿线和红线同为电磁阀开启，绿线和黄线同为电磁阀关闭。

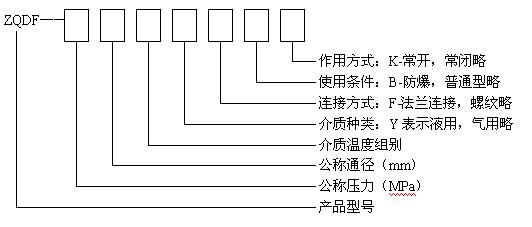

型号编制说明
工作原理
ZQDF系列电磁阀阀芯由主阀与导阀结构组成，开启时动作分步实现，主阀和导阀分步使用电磁力和压差直接开启主阀口。常闭型当电磁线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯在一起，此时主阀上腔的压力通过导阀口卸荷，主阀下腔压力大于上腔压力，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质从进口流向出口呈通路。当电磁线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质从平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧和压力的作用下关闭主阀，介质切断不流通。常开型于此相反。
技术参数
?????口径（mm） 参数
15
20
25
32
40
50
公称压力（Mpa）
1.6
工作压差（Mpa）
0～1.6
0.05～1.6
介质种类
煤气、空气等
饱和蒸汽
过热蒸汽 或高温气体
油水液体
热水
高温水、油
介质温度°C （mm）
≤60
≤180
≤220
电源电压
AC220V ??其他规格可作特殊订货
使用寿命
按JB/T7352-94规定
泄漏量（ml/min）
按JB/T7352-94•F规定
功耗（VA)

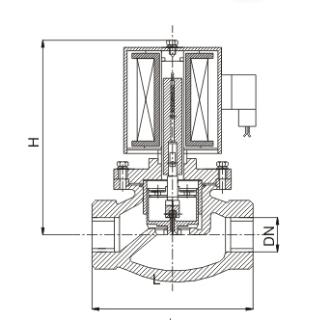

外形及连接尺寸
公称通径DN
螺纹连接
外形尺寸
内螺纹
H
L
G
153
92
½
¾
110
1
176
120
1¼
140
1½
192
162
2
65
80
100
