产品概述
ZCS水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。

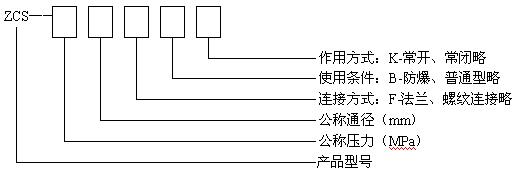

型号规格说明

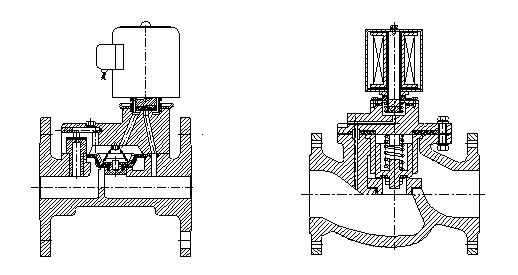

工作原理和结构
ZCS水用电磁阀通径15~100mm为膜片式二次开阀的先导式电磁阀，通径125~300mm为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀口外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，继而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。常开电磁阀当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
技术参数
工作介质
水、粘度≦4°E的油及其它非腐蚀性流体
介质温度℃
≦60
公称压力（MPa）
1.0
工作压差（MPa）
0.05~1.0
0.1~1.0
0.15~1.0
电源电压
AC220V ?其余规格可作特殊订货
额定流量系数 （KV）
按JB/T7352-94规定
泄漏量 （ml/min）
按JB/T7352-94·F规定
公称通径 （mm）
15
20
25
32
40
50
65
80
100
125
150
200
250
300
功耗（VA）
17
30
安装尺寸
公称通径 (DN)
法兰连接
外形尺寸
法兰尺寸
H
L
D
D1
D2
n-d
b
f
130
160
115
85
φ4-14
16
3
137
180
140
76
φ4-18
18
152
110
84
164
230
165
99
222
290
185
145
118
253
310
132
φ8-18
22
260
350
220
156
24
315
400
210
184
26
480
285
240
211
φ8-22
390
600
340
295
266
430
730
395
319
φ12-22
28
850
445
370
4
