产品概述
自立式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身热量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用温度范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
产品特点
1、使用现场只须具有单相交流电源AC220V和温度传感器（温包）即可自成温控系统。可直接替代温包和自立式调节阀，更不须另将温控仪和执行器配接。是调节系统和自立式阀门的完美结合。 2、执行器内具有高度集成化的FDY-258T型温控模块，将温控仪和执行器合二为一，实现机电一体化，使温控系统简化。 3、控制精度高，响应速度快，性能稳定可靠，工作寿命长。 4、适应范围广，可在很宽温度范围内进行温度控制。 5、结构紧凑，安装调试、使用简便。
型号编制说明
Z Z W □－□－□
产品类别
Z
执行器大类
自立式
W
温度
调节机构
P
N
M
调节阀单座、双座、套筒
机构类型
E
带电控驱动
公称压力
16
1.6MPa
副阀芯作用方式
B
加热型
K
冷却型
结构与原理
调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。

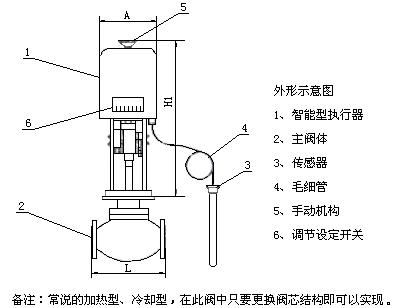

1、加热型调节阀的结构与原理，见附图示：
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生相应线性信号输入执行机构，驱动阀芯渐开，使介质按抛物线特性流入储热箱进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。
主要参数与材料
公称通径（mm）
15
20
25
32
40
50
65
80
100
125
150
200
公称压力（MPa）
1.6、4.0
流量能力（m3/h）
5
7
10
63
160
250
400
630
额定行程（mm）
6
8
14
30
温度调节范围
0～120℃、100～250℃
调节精度
±1～±5
使用介质
蒸汽、水、油、气体
允许 泄漏量
硬密封
10－4×阀额定容量
软密封
0
毛细管长度
3m、5m、10m
温包插入深度
270、430、630
联接螺纹
3/4″、1″
