ZZC和ZZV自力式差(微)压调节阀

产品简介

产品名称：ZZC和ZZV自力式差(微)压调节阀
类型：调节阀
公称通径：DN20-DN100
公称压力：0.、1.0Mpa
温度范围：≤80℃
材料：铸铁、碳钢、不锈钢、铸不锈钢、铸钢等
关键词：ZZC自力式调节阀 ZZV自力式调节阀自力式调节阀

产品概述

ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。

产品特点

·无需停止生产即可进行设定值的调整；
·无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠；
·执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来；
·阀体为四通形式，因而K、B型可通用一种阀体。

主要的技术参数

公称通径 DN(mm)		20	25	32	40	50	65	80	100
额定流量系数 Kv	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN	?	?	?	?	53	83	?	?
额定行程 (mm)		6	8		10		15		20
公称压力 PN(MPa)		0.10 1.0
差压调节范围 (kPa)		0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100
介质温度 ( ℃ )		≤ 80
调节精度 ( ％ )		≤ 10
允许泄漏量 (l/h)	ZZCP/ZZVP	10 -4 X 阀额定容量 ( Ⅳ 级 )
	ZZCN	5X10 -3 X 阀额定容量 ( II 级 )

注：1.ZZCP/ZZVP公称压力为0.10MPa，ZZCN为1.0MPa
2.ZZCN差压调节范围为36～44…88～100kPa

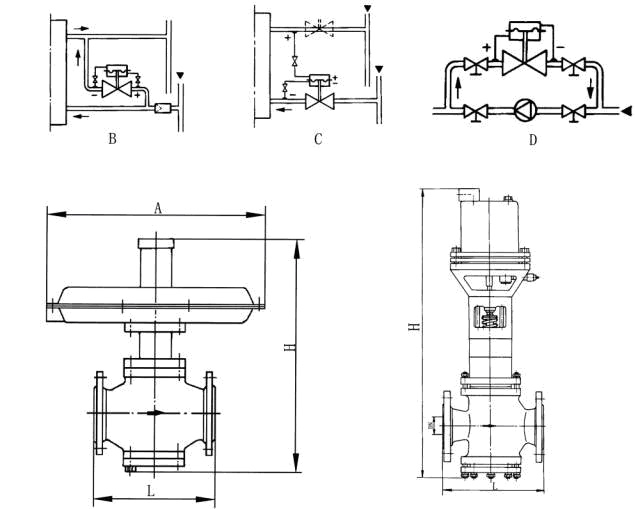

外形尺寸与重量

单位：mm

DN		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
H	ZZCN	?	?	?	?	536	536	?	?
L	ZZCP/ZZVP	150	160	180	200	230	290	310	350
L	ZZCN	?	?	?	?	222	222	?	?
重量 G(Kg)		12	13	15	17	20	28	38	43
导压管螺纹接头		M16X1.5

连接标准

泄氮装置(自力式微压调节阀）

外形尺寸与重量

单位：mm

DN		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
H	ZZCN	?	?	?	?	536	536	?	?
L	ZZCP/ZZVP	150	160	180	200	230	290	310	350
L	ZZCN	?	?	?	?	222	222	?	?
重量 G(Kg)		12	13	15	17	20	28	38	43
导压管螺纹接头		M16X1.5

连接标准

泄氮装置(自力式微压调节阀）

主要的技术参数

公称通径 DN(mm)		20	25	32	40	50	65	80	100
额定流量系数 Kv	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN	?	?	?	?	53	83	?	?
额定行程 (mm)		6	8		10		15		20
公称压力 PN(MPa)		0.10 1.0
差压调节范围 (kPa)		0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100
介质温度 ( ℃ )		≤ 80
调节精度 ( ％ )		≤ 10
允许泄漏量 (l/h)	ZZCP/ZZVP	10 -4 X 阀额定容量 ( Ⅳ 级 )
	ZZCN	5X10 -3 X 阀额定容量 ( II 级 )

注：1.ZZCP/ZZVP公称压力为0.10MPa，ZZCN为1.0MPa
2.ZZCN差压调节范围为36～44…88～100kPa

产品概述
技术参数

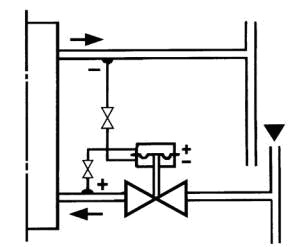

安装示意图
