ZDY971H防爆蝶阀

产品简介

产品名称：DDY9R73HF(H)电动蝶阀
类型：蝶阀
公称通径：DN50-DN200
公称压力：1.0-1.6Mpa
温度范围：常温：-20℃~+200℃ 散热：-40℃~+450℃
材料：WCB、CF8、CF8M、CF3、CF3M等
关键词：电动蝶阀蝶阀 DDY9R73HF(H)

产品主要技术

1、阀体

公称通径：50-200mm
公称压力：PN1.0，1.6MPa
连接形式：GB/T9113.1-2000
材料：HT200 ZG25I ZG1Cr18Ni9、ZGOCr17Ni12Mo2衬四氟
介质温度：常温型（P）：-20~+200 ℃、散热型：-40~+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料

2、阀内组件

阀芯形式：阀板
流量特性：近似直线特性
材料：HT200、ZG25I、Icr18Ni9Ti衬橡胶、衬四氟乙烯
密封材料：不锈钢、橡胶、四氟乙烯

3、规格参数表

公称通径DN	50	80	100	125	150	200
流量系数（Kv）	85	220	340	530	770	1360
动作范围	0-90°
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按GB/T4213-92，为Kv值的10-4
环境温度℃	-20~60℃
基本误差	±2.5%
回差	?±2.5%
死区	1%
可调范围	250：1?? 350：1

外形尺寸

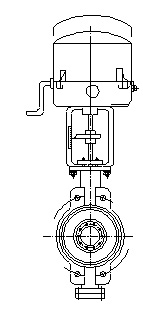

1、电动对夹式蝶阀外形及连接尺寸

单位：mm

公称通径DN		50	80	100	125	150	200
D1		110	150	175	200	225	280
D2		?	125	145	175	200	255
H1		92	92	102	117	130	172
H2	配A型	355	355	385	384	397	437
	配B型	?	?	?	429	442	482
	配C型	?	?	?	?	?	?
L	配A型	225	225	225	225	225	225
	配B型	?	?	?	225	225	225
	配C型	?	?	?	?	?	?
L1	配A型	200	200	200	200	200	200
	配B型	?	?	?	225	225	225
	配C型	?	?	?	?	?	?
H3	配A型	120
	配B型	?				155
	配C型	?
n—d		4-14	4-18	4-18	8-18	8-22	12-22

注：H3为拆卸护罩所必须的尺寸

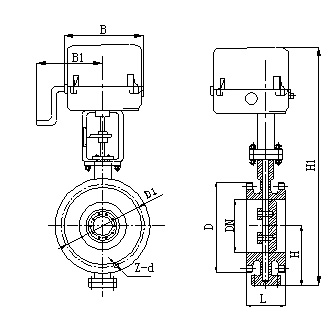

2、电动金属硬密封法兰式蝶阀外形及连接尺寸

单位：mm

公称通径DN	结构长度L（标准值）		外形尺寸（参考值）				连接尺寸（标准值）
	结构长度L（标准值）		外形尺寸（参考值）				PN1.6MPa
	短	长	H	H1	B	B1	D	D1	Z-d
50	108	150	100	395	180	210	165	125	4-18
65	112	170	115	405	180	210	185	145	4-18
80	114	180	120	430	180	210	200	160	8-18
100	127	190	130	455	180	210	220	180	8-18
125	140	200	150	535	240	270	250	210	8-18
150	140	210	170	575	240	270	280	240	8-22
200	152	230	200	675	280	340	340	295	12-22

外形尺寸

1、电动对夹式蝶阀外形及连接尺寸

单位：mm

公称通径DN		50	80	100	125	150	200
D1		110	150	175	200	225	280
D2		?	125	145	175	200	255
H1		92	92	102	117	130	172
H2	配A型	355	355	385	384	397	437
	配B型	?	?	?	429	442	482
	配C型	?	?	?	?	?	?
L	配A型	225	225	225	225	225	225
	配B型	?	?	?	225	225	225
	配C型	?	?	?	?	?	?
L1	配A型	200	200	200	200	200	200
	配B型	?	?	?	225	225	225
	配C型	?	?	?	?	?	?
H3	配A型	120
	配B型	?				155
	配C型	?
n—d		4-14	4-18	4-18	8-18	8-22	12-22

注：H3为拆卸护罩所必须的尺寸

2、电动金属硬密封法兰式蝶阀外形及连接尺寸

单位：mm

公称通径DN	结构长度L（标准值）		外形尺寸（参考值）				连接尺寸（标准值）
	结构长度L（标准值）		外形尺寸（参考值）				PN1.6MPa
	短	长	H	H1	B	B1	D	D1	Z-d
50	108	150	100	395	180	210	165	125	4-18
65	112	170	115	405	180	210	185	145	4-18
80	114	180	120	430	180	210	200	160	8-18
100	127	190	130	455	180	210	220	180	8-18
125	140	200	150	535	240	270	250	210	8-18
150	140	210	170	575	240	270	280	240	8-22
200	152	230	200	675	280	340	340	295	12-22
