ZDY941H电动蝶阀

产品简介

产品名称：ZHJD电动蝶阀
类型：电动
公称通径：DN50-DN1400
公称压力：1.0-2.5Mpa
温度范围：常温：-20℃~+220℃ 散热：-40℃~+450℃
材料：WCB、CF8、CF8M、CF3、CF3M等
关键词：电动蝶阀蝶阀

主要技术数据

1、阀体

公称通径：50-1400mm
公称压力：PN1.0，1.6，2.5MPa
连接形式：法兰式按JB/T78-59
B79-59对夹式法兰连接
材料：HT200 ZG25I ZG1Cr18Ni9
ZGOCr17Ni12Mo2衬四氟
介质温度：常温：-20~+200 ℃
散热：-40~+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料，含浸
聚四氟乙烯填料，石棉编织填料。

2、阀内组件

阀芯形式：阀板
流量特性：近似直线特性
材料：HT200 ZG25I
Icr18Ni9Ti衬橡胶衬四氟乙烯
密封材料：不锈钢，橡胶，四氟乙烯

执行机构

类型：可选用DYR1、DYR系列、或PSQ、系列电子式角行程执行机构，防爆型选3810R系列，也可以根据用户需要选配其它符合要求的电动执行机构。
技术参数和性能：请参阅对应的执行机构与伺服放大器说明书。可与大禹公司技术部联系索取相关资料。

4、规格参数表

公称通径DN	50	65	80		100	125	150	200	250	300	350	400	?	?	?
流量系数（Kv）	110	180	232		368	656	735	1240	2025	2712	3875	5038	?	?	?
动作范围	0-90°
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按GB/T4213-92，为Kv值的10-4
环境温度℃	-20~60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250：1????????????????????????????????????????? 350：1
配用执行机构	DYR1-05 DYR-05			DYR1-10 DYR-10			DYR1--25 DYR-20		DYR1-50 DYR-40		DYR1-100 DYR-60

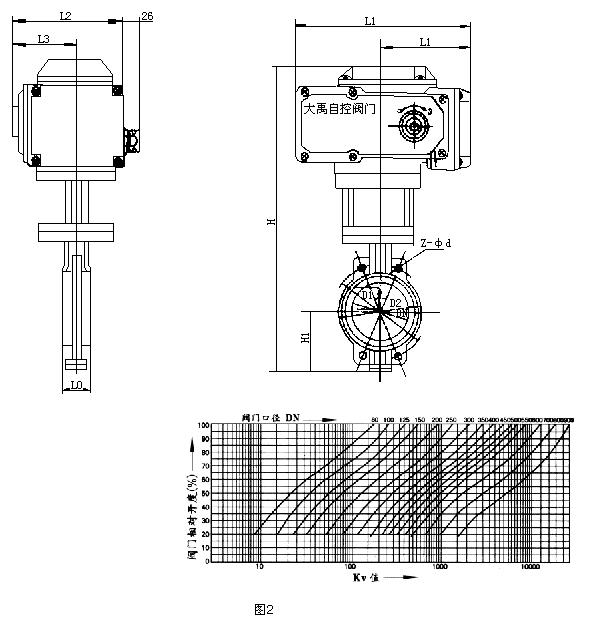

外形尺寸

1、ZHJD971电动对夹式蝶阀外形尺寸

公称通径DN	L	H	H1	D1	Z-φd	D	L1	重量（kg）	L2
50	43	452	80/112	120/125	4-18	165	208	23	120
65	46	475	88/115	136/145	4-18	185	208	28	120
80	46/49	516	96/120	160/	8-18	200	208	32	120
100	52/56	551	115/140	185	8-18	220	208	35	120
125	56/64	566	128/170	210	8-18	220	208	38	120
150	56/70	606	140/180	240	8-22	285	256	45	156
200	60/71	731	175/210	295	8-22	340	256	60	156
250	68/76	778	202/240	355	12-22	395/405	256	85	156
300	78/83	830	242/290	410	12-22	445/460	256	103	156
350	78/92	996	266/320	470	16-22	505-520	346	170	156
400	102	1058	298/350	515/525	16-26	565/580	346	240	156

注：表中数据XX/XX，“L、H1”为软密封/硬密封；“D1、D”为压力1.0Mpa/1.6Mpa

2、ZHJD941电动法兰式蝶阀外形尺寸（注：表中执行器为ulli、DYR）

公称径通DN	L	H	H1	D	D1	Z-φd	L1	L2	重量 Kg
50	108	539	82.5/112	165	125	4-18	208	120	18
65	112	554	92.5/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120	20
100	127	614	110/138	220	180	8-18	208	120	22
125	140	649	125/164	250	210	8-18	208	120
150	140	725	142.5/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/12-22	256	156
250	165	890	192.5/243	405	355	12-22/12-26	256	156
300	178	995	222.5/283	460	410	12-22/12-26	256	156
350	190	1155	252.5/310	520	470	16-22/16-26	346	156
400	216	1225	282.5/340	580	525	16-26/16-30	346	156

注：表中数据XX/XX，“H1”列为软密封/硬密封，“Z-φd”列表示压力1.0Mpa/1.6Mpa

外形尺寸

1、ZHJD971电动对夹式蝶阀外形尺寸

公称通径DN	L	H	H1	D1	Z-φd	D	L1	重量（kg）	L2
50	43	452	80/112	120/125	4-18	165	208	23	120
65	46	475	88/115	136/145	4-18	185	208	28	120
80	46/49	516	96/120	160/	8-18	200	208	32	120
100	52/56	551	115/140	185	8-18	220	208	35	120
125	56/64	566	128/170	210	8-18	220	208	38	120
150	56/70	606	140/180	240	8-22	285	256	45	156
200	60/71	731	175/210	295	8-22	340	256	60	156
250	68/76	778	202/240	355	12-22	395/405	256	85	156
300	78/83	830	242/290	410	12-22	445/460	256	103	156
350	78/92	996	266/320	470	16-22	505-520	346	170	156
400	102	1058	298/350	515/525	16-26	565/580	346	240	156

注：表中数据XX/XX，“L、H1”为软密封/硬密封；“D1、D”为压力1.0Mpa/1.6Mpa

2、ZHJD941电动法兰式蝶阀外形尺寸（注：表中执行器为ulli、DYR）

公称径通DN	L	H	H1	D	D1	Z-φd	L1	L2	重量 Kg
50	108	539	82.5/112	165	125	4-18	208	120	18
65	112	554	92.5/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120	20
100	127	614	110/138	220	180	8-18	208	120	22
125	140	649	125/164	250	210	8-18	208	120
150	140	725	142.5/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/12-22	256	156
250	165	890	192.5/243	405	355	12-22/12-26	256	156
300	178	995	222.5/283	460	410	12-22/12-26	256	156
350	190	1155	252.5/310	520	470	16-22/16-26	346	156
400	216	1225	282.5/340	580	525	16-26/16-30	346	156

注：表中数据XX/XX，“H1”列为软密封/硬密封，“Z-φd”列表示压力1.0Mpa/1.6Mpa

主要技术数据

1、阀体

2、阀内组件

阀芯形式：阀板
流量特性：近似直线特性
材料：HT200 ZG25I
Icr18Ni9Ti衬橡胶衬四氟乙烯
密封材料：不锈钢，橡胶，四氟乙烯

执行机构

4、规格参数表

公称通径DN	50	65	80		100	125	150	200	250	300	350	400	?	?	?
流量系数（Kv）	110	180	232		368	656	735	1240	2025	2712	3875	5038	?	?	?
动作范围	0-90°
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按GB/T4213-92，为Kv值的10-4
环境温度℃	-20~60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250：1????????????????????????????????????????? 350：1
配用执行机构	DYR1-05 DYR-05			DYR1-10 DYR-10			DYR1--25 DYR-20		DYR1-50 DYR-40		DYR1-100 DYR-60
