ZDY800电动蝶阀

下一条：ZDY941F电动蝶阀上一条：已经没有了

产品简介安装尺寸技术参数样本下载

产品简介

产品名称：金属硬密封蝶阀
类型：多层次
公称通径：DN50-DN2000
公称压力：0.6-4.0Mpa
温度范围：碳钢-29～425、不锈钢-40～600
材料：WCB、CF8、CF8M、CF3、CF3M等
关键词：金属硬密封蝶阀蝶阀

主要技术参数

公称通径	DN（mm）	50～2000				50～500
公称压力	PN（MPa）	0．6	1．0	1．6	2．5	4．0
试验压力	强度试验	0．9	1．5	2．4	3．75	6．0
	密封试验	0．66	1．1	1．76	2．75	4．4
	气密封试验	0．6	0．6	0．6	0．6	0．6
适用温度（℃）	碳钢 -29～425、不锈钢 -40～600
渗漏率	符合GB/T13927—92标准
适用介质	空气、水、蒸汽、油品、以及酸、碱、盐带有弱腐蚀性介质等
法兰标准	? GB9113.3

主要零件材料

零件名称	材??????? 料
阀? 体	铸铁、铸钢、不锈钢、合金钢
蝶? 板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、多层次、聚内脂、抗磨材料
阀? 杆	2Cr13、1Cr13不锈钢、铬钼钢
轴? 承	奥氏体不锈钢
填? 料	柔性石墨

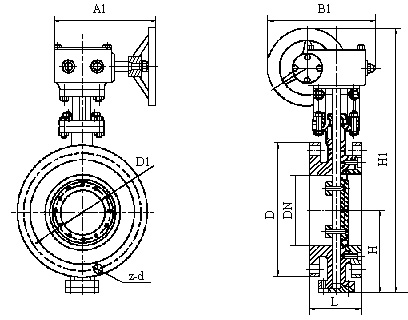

D343H（F）手动蜗轮法兰式蝶阀外形及连接尺寸

D343H（F）手动蜗轮法兰式蝶阀外形及连接尺寸表

公称通径 DN（mm）	结构长度 L（标准值）		外形尺寸（参考值）				连接尺寸（标准值）			重量 Kg
	结构长度 L（标准值）		H	H1	A1	B1	PN1.6MPa
	短	长	H	H1	A1	B1	D	D1	Z—d
50	108	150	100	395	180	210	165	125	4—18	14
65	112	170	115	405	180	210	185	145	4—18	16
80	114	180	120	430	180	210	200	160	8—18	18
100	127	190	130	455	180	210	220	180	8—18	22
125	140	200	150	535	240	270	250	210	8—18	34
150	140	210	178	575	240	270	285	240	8—22	41
200	152	230	200	675	280	340	340	295	12—22	62
250	165	250	235	735	280	340	405	355	12—26	80
300	178	270	270	910	380	440	460	410	12—26	124
350	190	290	325	965	380	440	520	470	16—26	145
400	216	310	350	1120	420	560	580	525	16—30	260
450	222	330	390	1200	420	560	640	585	20—30	338
500	229	350	420	1262	420	560	715	650	20—33	360
600	267	390	500	1470	590	600	840	770	20—36	540
700	292	430	550	1630	590	600	910	840	24—36	580
800	318	470	640	1870	740	860	1025	950	24—39	845
900	330	510	710	2010	850	900	1125	1050	28—39	1050
1000	410	550	770	2200	850	900	1255	1170	28—42	1500

注：1、结构长度本公司优先采用短系列，如需长系列订货时请注明。

D343H（F）手动蜗轮法兰式蝶阀外形及连接尺寸

D343H（F）手动蜗轮法兰式蝶阀外形及连接尺寸表

公称通径 DN（mm）	结构长度 L（标准值）		外形尺寸（参考值）				连接尺寸（标准值）			重量 Kg
	结构长度 L（标准值）		H	H1	A1	B1	PN1.6MPa
	短	长	H	H1	A1	B1	D	D1	Z—d
50	108	150	100	395	180	210	165	125	4—18	14
65	112	170	115	405	180	210	185	145	4—18	16
80	114	180	120	430	180	210	200	160	8—18	18
100	127	190	130	455	180	210	220	180	8—18	22
125	140	200	150	535	240	270	250	210	8—18	34
150	140	210	178	575	240	270	285	240	8—22	41
200	152	230	200	675	280	340	340	295	12—22	62
250	165	250	235	735	280	340	405	355	12—26	80
300	178	270	270	910	380	440	460	410	12—26	124
350	190	290	325	965	380	440	520	470	16—26	145
400	216	310	350	1120	420	560	580	525	16—30	260
450	222	330	390	1200	420	560	640	585	20—30	338
500	229	350	420	1262	420	560	715	650	20—33	360
600	267	390	500	1470	590	600	840	770	20—36	540
700	292	430	550	1630	590	600	910	840	24—36	580
800	318	470	640	1870	740	860	1025	950	24—39	845
900	330	510	710	2010	850	900	1125	1050	28—39	1050
1000	410	550	770	2200	850	900	1255	1170	28—42	1500

注：1、结构长度本公司优先采用短系列，如需长系列订货时请注明。

主要技术参数

公称通径	DN（mm）	50～2000				50～500
公称压力	PN（MPa）	0．6	1．0	1．6	2．5	4．0
试验压力	强度试验	0．9	1．5	2．4	3．75	6．0
	密封试验	0．66	1．1	1．76	2．75	4．4
	气密封试验	0．6	0．6	0．6	0．6	0．6
适用温度（℃）	碳钢 -29～425、不锈钢 -40～600
渗漏率	符合GB/T13927—92标准
适用介质	空气、水、蒸汽、油品、以及酸、碱、盐带有弱腐蚀性介质等
法兰标准	? GB9113.3

产品概述
技术参数
安装示意图
现场案例

D343H（F）手动蜗轮法兰式蝶阀外形及连接尺寸

D343H（F）手动蜗轮法兰式蝶阀外形及连接尺寸表

公称通径 DN（mm）	结构长度 L（标准值）		外形尺寸（参考值）				连接尺寸（标准值）			重量 Kg
	结构长度 L（标准值）		H	H1	A1	B1	PN1.6MPa
	短	长	H	H1	A1	B1	D	D1	Z—d
50	108	150	100	395	180	210	165	125	4—18	14
65	112	170	115	405	180	210	185	145	4—18	16
80	114	180	120	430	180	210	200	160	8—18	18
100	127	190	130	455	180	210	220	180	8—18	22
125	140	200	150	535	240	270	250	210	8—18	34
150	140	210	178	575	240	270	285	240	8—22	41
200	152	230	200	675	280	340	340	295	12—22	62
250	165	250	235	735	280	340	405	355	12—26	80
300	178	270	270	910	380	440	460	410	12—26	124
350	190	290	325	965	380	440	520	470	16—26	145
400	216	310	350	1120	420	560	580	525	16—30	260
450	222	330	390	1200	420	560	640	585	20—30	338
500	229	350	420	1262	420	560	715	650	20—33	360
600	267	390	500	1470	590	600	840	770	20—36	540
700	292	430	550	1630	590	600	910	840	24—36	580
800	318	470	640	1870	740	860	1025	950	24—39	845
900	330	510	710	2010	850	900	1125	1050	28—39	1050
1000	410	550	770	2200	850	900	1255	1170	28—42	1500

注：1、结构长度本公司优先采用短系列，如需长系列订货时请注明。

产品简介

产品名称：金属硬密封蝶阀
类型：多层次
公称通径：DN50-DN2000
公称压力：0.6-4.0Mpa
温度范围：碳钢-29～425、不锈钢-40～600
材料：WCB、CF8、CF8M、CF3、CF3M等
关键词：金属硬密封蝶阀蝶阀

主要技术参数

公称通径	DN（mm）	50～2000				50～500
公称压力	PN（MPa）	0．6	1．0	1．6	2．5	4．0
试验压力	强度试验	0．9	1．5	2．4	3．75	6．0
	密封试验	0．66	1．1	1．76	2．75	4．4
	气密封试验	0．6	0．6	0．6	0．6	0．6
适用温度（℃）	碳钢 -29～425、不锈钢 -40～600
渗漏率	符合GB/T13927—92标准
适用介质	空气、水、蒸汽、油品、以及酸、碱、盐带有弱腐蚀性介质等
法兰标准	? GB9113.3

主要零件材料

零件名称	材??????? 料
阀? 体	铸铁、铸钢、不锈钢、合金钢
蝶? 板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、多层次、聚内脂、抗磨材料
阀? 杆	2Cr13、1Cr13不锈钢、铬钼钢
轴? 承	奥氏体不锈钢
填? 料	柔性石墨

D343H（F）手动蜗轮法兰式蝶阀外形及连接尺寸

D343H（F）手动蜗轮法兰式蝶阀外形及连接尺寸表

公称通径 DN（mm）	结构长度 L（标准值）		外形尺寸（参考值）				连接尺寸（标准值）			重量 Kg
	结构长度 L（标准值）		H	H1	A1	B1	PN1.6MPa
	短	长	H	H1	A1	B1	D	D1	Z—d
50	108	150	100	395	180	210	165	125	4—18	14
65	112	170	115	405	180	210	185	145	4—18	16
80	114	180	120	430	180	210	200	160	8—18	18
100	127	190	130	455	180	210	220	180	8—18	22
125	140	200	150	535	240	270	250	210	8—18	34
150	140	210	178	575	240	270	285	240	8—22	41
200	152	230	200	675	280	340	340	295	12—22	62
250	165	250	235	735	280	340	405	355	12—26	80
300	178	270	270	910	380	440	460	410	12—26	124
350	190	290	325	965	380	440	520	470	16—26	145
400	216	310	350	1120	420	560	580	525	16—30	260
450	222	330	390	1200	420	560	640	585	20—30	338
500	229	350	420	1262	420	560	715	650	20—33	360
600	267	390	500	1470	590	600	840	770	20—36	540
700	292	430	550	1630	590	600	910	840	24—36	580
800	318	470	640	1870	740	860	1025	950	24—39	845
900	330	510	710	2010	850	900	1125	1050	28—39	1050
1000	410	550	770	2200	850	900	1255	1170	28—42	1500

注：1、结构长度本公司优先采用短系列，如需长系列订货时请注明。

主要技术参数

公称通径	DN（mm）	50～2000				50～500
公称压力	PN（MPa）	0．6	1．0	1．6	2．5	4．0
试验压力	强度试验	0．9	1．5	2．4	3．75	6．0
	密封试验	0．66	1．1	1．76	2．75	4．4
	气密封试验	0．6	0．6	0．6	0．6	0．6
适用温度（℃）	碳钢 -29～425、不锈钢 -40～600
渗漏率	符合GB/T13927—92标准
适用介质	空气、水、蒸汽、油品、以及酸、碱、盐带有弱腐蚀性介质等
法兰标准	? GB9113.3
