ZJDY-50 气动角阀

产品概述

文丘里角阀是一种顶导向结构的调节阀，阀体结构紧凑，流路流畅，压降损失小，流量大.阀芯导向面积大，抗震性好，阀座泄漏量符合ANSI B10.104标准,调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大,角阀广泛适用于控制含颗粒的流体和泥浆,粘性或闪蒸流体.

主要技术参数

阀体

型式单座铸造角形阀
公称通径：DN25、40、50、65、80、100、125、150
公称压力：ANSI150、300、600Lb；JIS10、20、30、40K；PN1.6、2.5、4.0、6.3、10.0MPa

连接形式：

法兰式：RF、RJ、FM，标准按ANSIB16.5；JISB2201；HG20596（或GB9113-2000）阀体、上阀盖材质 WCB/SCPH2，WC6/SCPH21，WC9/SCPH32，C5/SCPH61，CF8/SCS13A，CF8M/SCS14A
上阀盖型式：常温型（P）：-17～+230℃ 伸长Ⅰ型（E1）：-45～-17℃；+230～+566℃波纹压盖
型式：螺栓压紧式
填料：聚四氟乙烯（PTFE）V型填料、石墨+因科镍丝填料、柔性石墨编制填料等
密封垫金属齿形垫、石墨缠绕垫

阀内件部分

阀芯型式：上导向单座柱塞型阀芯
流量特性：等百分比（%C）和线性（LC）流量特性（金属阀座）
材料：不锈钢堆焊司太莱合金

执行机构

型式：DHA多弹簧薄膜式执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：0.04～0.12、0.04～0.20、0.08～0.24MPa
供气压力：0.16、0.28MPa
气源接头：Rc1/4
环境温度：-30～+70℃
阀座用型式：气一开式或气一关式
附件：定位器、空气过滤减压阀、电磁阀、限位开关、阀位变送器、气动加速器、保位阀、手轮机构、其它

性能：
阀座泄漏量：金属阀座：符合FCI70-2-1998（ASMEB16.104）和GB4213-1992Ⅳ级，小于额定Cv的0.01%
回差小于全行程的3%（不带定位器）小于全行程的1%（带定位器）注：采用标准V型PTFE填料
线性：小于全行程的±5%（不带定位器）小于全行程的±1%（带定位器）
可调比：30：1

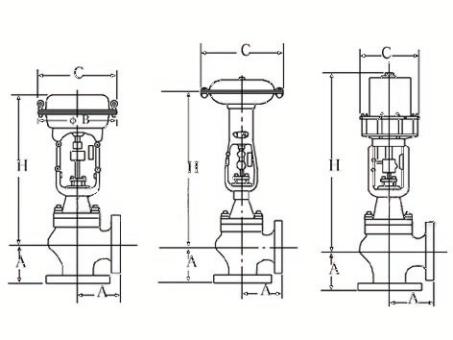

外形及连接尺寸

公称通径	执行机构	H			C	￠B
公称通径	执行机构	常温型	伸长型	波纹管密封	C	￠B
25	DHA2C,O	465	620		281	267
40	DHA2C,O	475	625		281	267
40	DHA3C,O	580	730		363	350
50	DHA2C,O	475	625		281	276
50	DHA3C,O	580	730		363	350
65	DHA2C,O	545	695	765	281	267
	DHA3C,O	600	750		363	350
	DHA4C,O	840	990		520	470
80	DHA2C,O	555	705	775	281	267
	DHA3C,O	610	760		363	350
	DHA4C,O	840	990		520	470
100	DHA2C,O	555	710	775	281	267
	DHA3C,O	610	765		363	350
	DHA4C,O	845	995		520	470
125	DHA3C,O	700	850	990	363	350
125	DHA4C,O	865	1015		520	470
150	DHA3C,O	720	870	1005	363	350
150	DHA4C,O	885	1035		520	470

外形及连接尺寸

公称通径	执行机构	H			C	￠B
公称通径	执行机构	常温型	伸长型	波纹管密封	C	￠B
25	DHA2C,O	465	620		281	267
40	DHA2C,O	475	625		281	267
40	DHA3C,O	580	730		363	350
50	DHA2C,O	475	625		281	276
50	DHA3C,O	580	730		363	350
65	DHA2C,O	545	695	765	281	267
	DHA3C,O	600	750		363	350
	DHA4C,O	840	990		520	470
80	DHA2C,O	555	705	775	281	267
	DHA3C,O	610	760		363	350
	DHA4C,O	840	990		520	470
100	DHA2C,O	555	710	775	281	267
	DHA3C,O	610	765		363	350
	DHA4C,O	845	995		520	470
125	DHA3C,O	700	850	990	363	350
125	DHA4C,O	865	1015		520	470
150	DHA3C,O	720	870	1005	363	350
150	DHA4C,O	885	1035		520	470

主要技术参数

阀体

型式单座铸造角形阀
公称通径：DN25、40、50、65、80、100、125、150
公称压力：ANSI150、300、600Lb；JIS10、20、30、40K；PN1.6、2.5、4.0、6.3、10.0MPa

连接形式：

阀内件部分

阀芯型式：上导向单座柱塞型阀芯
流量特性：等百分比（%C）和线性（LC）流量特性（金属阀座）
材料：不锈钢堆焊司太莱合金

执行机构

产品概述
技术参数
安装示意图
现场案例

外形及连接尺寸

公称通径	执行机构	H			C	￠B
公称通径	执行机构	常温型	伸长型	波纹管密封	C	￠B
25	DHA2C,O	465	620		281	267
40	DHA2C,O	475	625		281	267
40	DHA3C,O	580	730		363	350
50	DHA2C,O	475	625		281	276
50	DHA3C,O	580	730		363	350
65	DHA2C,O	545	695	765	281	267
	DHA3C,O	600	750		363	350
	DHA4C,O	840	990		520	470
80	DHA2C,O	555	705	775	281	267
	DHA3C,O	610	760		363	350
	DHA4C,O	840	990		520	470
100	DHA2C,O	555	710	775	281	267
	DHA3C,O	610	765		363	350
	DHA4C,O	845	995		520	470
125	DHA3C,O	700	850	990	363	350
125	DHA4C,O	865	1015		520	470
150	DHA3C,O	720	870	1005	363	350
150	DHA4C,O	885	1035		520	470

产品概述

主要技术参数

阀体

型式单座铸造角形阀
公称通径：DN25、40、50、65、80、100、125、150
公称压力：ANSI150、300、600Lb；JIS10、20、30、40K；PN1.6、2.5、4.0、6.3、10.0MPa

连接形式：

阀内件部分

阀芯型式：上导向单座柱塞型阀芯
流量特性：等百分比（%C）和线性（LC）流量特性（金属阀座）
材料：不锈钢堆焊司太莱合金

执行机构

外形及连接尺寸

公称通径	执行机构	H			C	￠B
公称通径	执行机构	常温型	伸长型	波纹管密封	C	￠B
25	DHA2C,O	465	620		281	267
40	DHA2C,O	475	625		281	267
40	DHA3C,O	580	730		363	350
50	DHA2C,O	475	625		281	276
50	DHA3C,O	580	730		363	350
65	DHA2C,O	545	695	765	281	267
	DHA3C,O	600	750		363	350
	DHA4C,O	840	990		520	470
80	DHA2C,O	555	705	775	281	267
	DHA3C,O	610	760		363	350
	DHA4C,O	840	990		520	470
100	DHA2C,O	555	710	775	281	267
	DHA3C,O	610	765		363	350
	DHA4C,O	845	995		520	470
125	DHA3C,O	700	850	990	363	350
125	DHA4C,O	865	1015		520	470
150	DHA3C,O	720	870	1005	363	350
150	DHA4C,O	885	1035		520	470
