ZDY641F气动蝶阀

下一条：ZDY641H气动蝶阀上一条：已经没有了

产品简介

产品名称：DDY系列气动蝶阀
类型：v型蝶阀
公称通径：DN50-DN1400
公称压力：1.0-4.0Mpa
温度范围：常温：-40℃~+180℃中温：-40℃~+450℃
材料：WCB、CF8、CF8M、CF3、CF3M等
关键词：气动蝶阀蝶阀DDY系列

主要技术参数

1、阀体

公称通径：50~1400mm
公称压力：PN1.0～4.0 MPa
连接形式：法兰式按JB78-59、JB79-59
材料：WCB、HT200、ZG251、ZG1Cr18Ni9Ti、
ZG1Cr18Ni12MoTi、CF8、CF8M衬四氟乙烯
温度范围：常温-40℃~180℃、中温-40℃~+450℃
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉编织填料、柔性石墨

2、阀内组件

阀芯型式：阀板
流量特性：直线性?
材?料：Icr18Ni9Ti、0Or17Ni12Mo2
阀座材料：四氟乙烯（PTFE）、橡胶、金属阀座?
阀杆材料：不锈钢、衬四氟乙烯
可调比：100：1

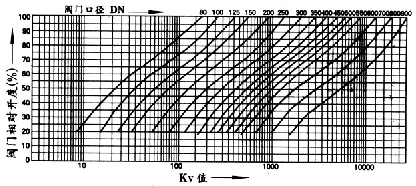

3、理想固有流量特性

图3

执行机构

气缸形式：单缸式或双缸式
气缸工作压力：0.4~0.7Mpa
气缸开关时间：双作用式1~5秒
气缸空耗量：1~131L
电磁阀电源：220V AC、24V AC

规格性能表

公称通径DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数（KV）	110	180	232	368	545	735	1240	2025	2712	3875	5038	6330	7755	11886	15375	19380	25695	31365
动作范围	0-90°
允许压差△P	小于公称压力（1.6Mpa）
泄漏量Q	按GB/T4213-92，kV值的10-4
基本误差	±2.5%?? 带定位器
回差	2.5%??? 带定位器
死区	1%??? 带定位器
环境温度	-20℃+90℃

安装尺寸

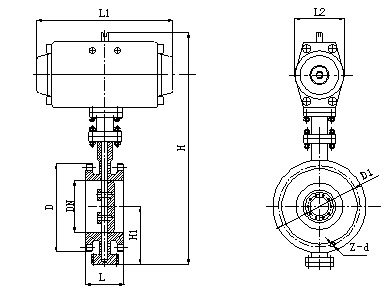

1、DDY671H（F）对夹式气动蝶阀外形及连接尺寸

图4

单位：mm

公称通径DN	外形尺寸					连接尺寸
	L	H	H1			1.0MPa						1.6MPa
						D		D1	Z-d			D	D1			Z-φd
50	43	400	112			165		125	4-18			165	125			4-18
65	46	420	115			185		145	4-18			185	145			4-18
80	49	438	120			200		160	8-18			200	160			8-18
100	56	524	138			220		180	8-18			220	180			8-18
125	64	570	164			250		210	8-18			250	210			8-18
150	70	635	175			285		240	8-22			285	240			8-22
200	71	690	205			340		295	8-22			340	295			12-22
250	76	767	240			395		350	12-22			405	355			12-26
300	83	890	290			445		400	12-22			460	410			12-26
350	92	952	320			505		460	16-22			520	470			16-26
400	102	1070	350			565		515	16-26			580	525			16-30
450	114	1140	380			615		565	20-26			715	650			20-33
500	127	1200	410			670		620	20-26			715	650			20-33
公称通径DN	外形尺寸				连接尺寸
	L	H2		H1	2.5MPa						4.0MPa
					D		D1			Z-φd	D			D1	Z-φd
50	43	400		112	165		125			4-18	165			125	4-18
65	46	420		115	185		145			8-18	185			145	8-18
80	49	438		120	200		160			8-18	200			160	8-18
100	56	524		138	235		190			8-22	235			190	8-22
125	64	570		164	270		220			8-26	270			220	8-26
150	70	635		175	300		250			8-26	300			250	8-26
200	71	690		205	360		310			12-26	375			320	12-30
250	76	767		240	425		370			12-30	450			385	12-33
300	83	890		290	485		430			12-30	515			450	16-33
350	92	952		320	555		490			16-33	580			510	16-36
400	102	1040		350	620		550			16-36	660			585	16-39
450	114	1140		380	670		600			20-36	685			610	20-39
500	127	1200		410	730		660			20-36	755			670	20-42

2、DDY641H（F）法兰式气动蝶阀

图5

单位：mm

公称通径DN	结构长度L（标准值）		外形尺寸（参考值）				连接尺寸（标准值）
	结构长度L（标准值）		外形尺寸（参考值）				PN1.6MPa			PN2.5MPa
	短	长	H	H1	L1	L2	D	D1	Z-d	D	D1	Z-d
50	108	150	399	100	140	50	165	125	4-18	165	125	4-18
65	112	170	430	115	164	70	185	145	4-18	185	145	8-18
80	114	180	478	120	190	70	200	160	8-18	200	160	8-18
100	127	190	488	130	210	70	220	180	8-18	235	190	8-22
125	140	200	540	150	210	70	250	210	8-18	270	220	8-26
150	140	210	605	178	276	102	280	240	8-22	300	250	8-26
200	152	230	742	200	378	125	340	295	12-22	360	310	12-26
250	165	250	840	235	432	125	395	650	12-22	425	370	12-30
300	178	270	965	270	524	160	445	400	12-22	485	430	16-30
350	190	290	1020	325	524	160	505	460	16-22	555	490	16-33
400	216	310	1075	350	648	200	565	515	16-26	620	550	16-36

注：结构长度本公司优先采用短系列，如需长系列订货时请注明
